背景簡述

    現在，很多大型車間、倉庫、物流園，為了節省人力，提高工作效率，大量工廠 企業都將AGV系統納入不可或缺的一部分。

    什么是AGV？即Automated Guided Vehicle（自動導引運輸車）不需要駕駛員，可以自動沿規定的引導路徑行駛，具有安全保護以及各種移載功能，包括上下料，移動搬運。在車間生產，物流運輸系統中常常用于搬運，移載車間物流。AGV小車以可充電蓄電池為動力來源，裝備電磁感應傳感器，沿固定的、鋪設在地板上的電磁軌道進行移動，通過上位組態軟件、PLC、鋪設在地面的地標信息，實現啟動，停止，拐彎等動作，實現智能化控制。

    AGV系統在工業現場的引用，迎合了智能化車間制造的需求。但是，如何對車間的AGV小車進行高效準確的控制、監控，是目前AGV小車控制系統中必須要解決的問題。大為智通為深圳某物流企業提供的AGV小車無線控制方案，很好的實現了AGV小車的無線自動化運作。

    系統需求

    現場的車間約占6000平米，AGV小車在車間沿規定路徑自動行駛，監控中心則需要讀取AGV小車的運行狀態（方向、速度、位置、啟停），包括小車的故障和報警，并針對不同的狀況控制AGV小車的具體動作。鑒于對監控的實時性和準確性和AGV小車的工作模式，小車與監控中心的通訊決定采用無線通訊的方式。

    方案布置

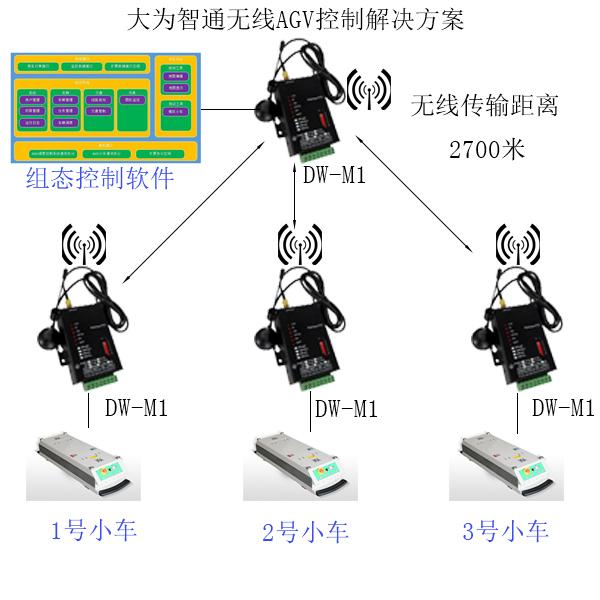

    AGV小車無線監控系統主要由上位機組態軟件、無線通訊設備及車載PLC三部分組成，其功能分別介紹如下：

1. 組態控制軟件：

    完善的人機界面，用于監控AGV車輛的運行狀態、運行路線以及故障報警等信息。可以及時對車輛進行啟停的動作。

2.無線通訊設備：

    無線通訊設備由大為智通的無線數據收發器DW-M1擔任，提供了485/232接口用于和上位機連接。而每一臺AGV小車上，都配備有無線數據收發器DW-M1，用于和車載PLC連接，從而建立起無線通訊系統。DW-M1的無線傳輸距離可達2700米，傳輸速率最快可達115200bps，輕松實現1對1，1對多的無線數據通訊。

3.車載PLC：

車載PLC相當于AGV小車的大腦，用于控制AGV小車的一切動作指令，裝載在AGV小車上的無線數據收發器DW-M1則負責將AGV小車狀態信息，向監控中心反饋并實現監控中心的相關指令，對AGV車輛進行實時控制。
