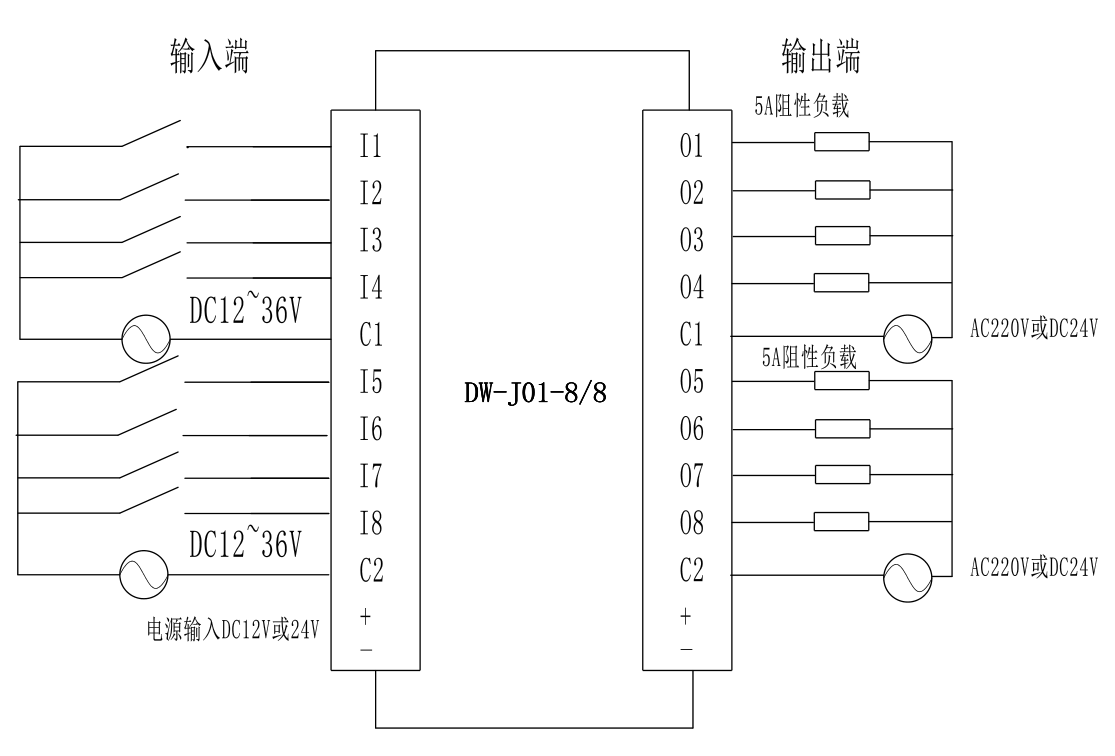

（1）輸入端接線（也是無線發射端接線）必須要串一個電壓（DC12v-DC36v），因為設備內部做了電氣隔離處理。

        比如：你接一個按鈕接在發射端的第一路，按鈕的一頭接i1，另外一頭接電壓的正極，電壓的負極接c1。無線設備可以接8個按鈕！也可以接接近開關，光電開關，繼電器節點，接觸器接點，PLC的o輸出點，限位開關等。

（2）輸出接線（也是無線接收端接線）：你把c1和o1端理解成一個常開的繼電器接點，這個接點你可以用來做控制接觸器。這款開關量控制器可以接8路的信號燈，也可以接8個LED燈，8個PLC的i輸入端等?？梢猿惺蹵C220v，5A的阻性負載。
