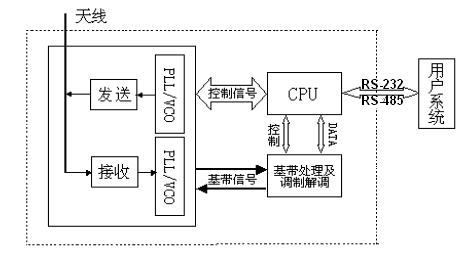

無線數據收發器一般有哪幾個基本組成部分呢?以大為智通無線數據收發器為例,向大家介紹它的組成結構。無線數據收發器一般由發射機、接收機、鎖相環、基帶處理及調制解調器、CPU、RS-232或RS-485 接口等組成。
各組成部分的基本功能如下:
(1)發射機:將基帶信號調制到射頻上,并進行功率放大。
(2)接收機:將收到的射頻信號進行解調、放大還原成基帶信號。
(3)鎖相環:為發射機和接收機提供高穩定度的標準射頻信號。
(4)基帶處理及調制解調:對基帶信號進行濾波、放大整形、調制解調等處理。
(5)CPU:完成控制運行、參數設置、數據處理,接口控制等功能。
(6)RS-232/RS-485 接口:完成與用戶終端設備的數據交換。
