無線遙控開關系統能實現遠距離照明控制的一種設計,由發射系統和接收系統兩部分組成。系統使用無線收發模塊構成射頻發射和接收電路,發射部分主要由按鍵編址電路、編碼電路和發射模塊組成;接收部分主要由接收模塊、單片機控制電路和負載電路組成。發射系統采用2節18650電池供電,可以采用遙控器控制,接收系統同樣可以采用電池供電,單片機采用直流電源供電,電源系統節能/控制方便快速.
一:無線開關系統發射部分電路,可以采用DW-H1手持遙控器控制.
無線發射系統電路:主要采用PT2262芯片來完成,電路PT2262對按鍵信號進行編碼,可以控制7個通道。當按下按鍵后,按鍵電壓加到對應的數據端,同時數據端信息通過晶振將信號并發射出去。PT2262將會根據地址碼的設定和輸入的數據進行編碼,從17腳輸出編碼脈沖。無線通信受編碼脈沖控制,當17腳脈沖為“l(fā)”時,V1組成的振蕩器工作,產生433MHz的高頻信號并發射出去;當17腳輸出脈沖為“0”時,Vl組成的振蕩器停止工作。

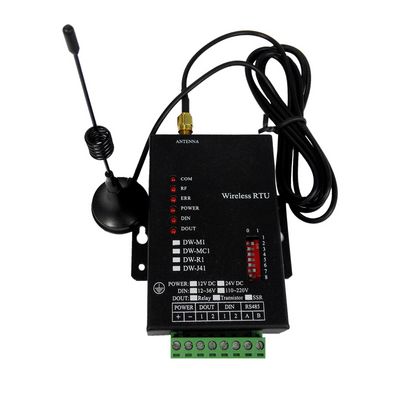

二:無線開關系統接收部分電路,可以采用大為智通DW-J41系列收發控制器.
無線接收系統電路:接收系統電路主要由接收模塊(包括射頻模塊、芯片PT2272及外圍電路)、繼電器電路和負載電路組成。解碼地址端可以設定“高電平”(該腳接5V)、“低電平”(該腳接地)、“懸空”三種狀態,該解碼地址的設定與PT2272的地址編碼相對應。當信號進入單片機后,單片機對其進行分析并作出相應的控制。如果接收到的第一路信號為高電平,單片機控制的數碼顯示管會顯示“11”(第一個“1”表示第一路信號,第二個“1”表示該信號為高電平),同時單片機向繼電器電路發出高電平,繼電器吸合,負載電路工作;當?shù)诙谓邮盏礁唠娖?,通過單片機將對應的端口電平置零;當?shù)谌谓邮盏礁唠娖綍r再次置1,如此循環;當數碼管的顯示為“11”時(第一個1表示第一路信號,第二1表示該信號為低電平),此時單片機向繼電器電路發出低電平,繼電器斷開,負載停止工作。利用繼電器和外接的數碼管可以實現靈活控制并清晰地顯示。
